W serii L45 do L55 kW występują zarówno sprężarki stałoobrotowe, jak i modele zmienoobrotowe z falownikiem. To ważne, bo sposób doboru dla obu grup nie jest taki sam. W praktyce oznacza to, że najpierw trzeba ustalić rodzaj sprężarki, a dopiero potem porównywać parametry z tabelą.
Jakie dane są potrzebne do doboru
Do wstępnego doboru sprężarki z serii L45 do L55 kW wystarczą trzy informacje:
- rodzaj sprężarki, stałoobrotowa albo z falownikiem,
- maksymalne ciśnienie robocze,
- wymagana wydajność FAD w m3/min.
To minimum, które pozwala zawęzić wybór do konkretnego modelu.
Jak dobrać sprężarkę stałoobrotową

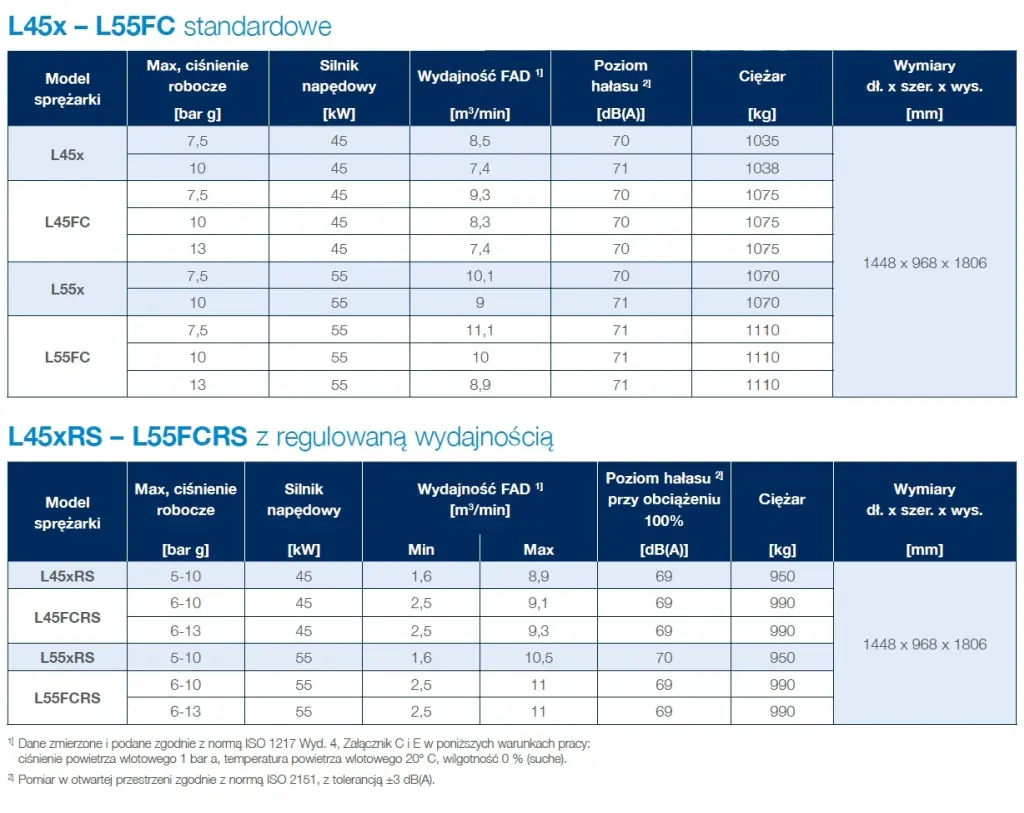

W sprężarkach stałoobrotowych dobór jest prosty. Dla wybranego maksymalnego ciśnienia roboczego trzeba odczytać z tabeli wydajność danego modelu i sprawdzić, który model ma wydajność równą lub większą od wymaganej.
Dostępne maksymalne ciśnienia robocze dla tej grupy to 7,5 barg, 10 barg i 13 barg.
Dostępne wydajności mieszczą się w zakresie od 7,4 do 11,1 m3/min, zależnie od modelu i ciśnienia.
Zasada jest prosta. Szukasz pierwszego modelu, który spełnia wymaganie wydajnościowe przy wybranym ciśnieniu.
Jeżeli potrzebujesz 8,0 m3/min przy 10 barg, model o wydajności 7,4 m3/min będzie za mały. Trzeba przejść do kolejnego modelu z większą wydajnością.
To podejście chroni przed niedowymiarowaniem sprężarki.
Kiedy uważać przy sprężarkach stałoobrotowych
Tu pojawia się ważna praktyczna uwaga. Jeżeli wymagana wydajność jest niższa o ponad 15 procent od najmniejszego modelu dostępnego w tej klasie mocy, warto sprawdzić mniejszą sprężarkę.
To nie jest drobiazg. To temat kosztów energii.
Sprężarka stałoobrotowa pracująca w przewymiarowanym układzie rzadko jest dobrym wyborem. Może częściej odciążać się, pracować mniej stabilnie i generować niepotrzebne straty energetyczne. Dlatego przy niskim zapotrzebowaniu nie warto na siłę trzymać się klasy 45 do 55 kW.
Jak dobrać sprężarkę z falownikiem
W modelach zmienoobrotowych z falownikiem logika wygląda inaczej. Tu nie porównuje się jednej wartości wydajności przy jednym punkcie pracy. Trzeba sprawdzić, czy wymagane ciśnienie i wydajność mieszczą się w zakresie pracy danego modelu.
Dla tych sprężarek katalog pokazuje zakresy maksymalnych ciśnień roboczych:
- 5 do 10 barg,
- 6 do 10 barg,
- 6 do 13 barg.
Zakres wydajności dla modeli z falownikiem wynosi od 1,6 do 11,0 m3/min.
Dobór polega więc na tym, że wybierasz taki model, którego zakres ciśnienia obejmuje twoje wymagane maksymalne ciśnienie, a zakres wydajności obejmuje twoją wymaganą wartość FAD.
Przykład doboru
Załóżmy takie dane:
- sprężarka śrubowa z falownikiem,
- maksymalne ciśnienie robocze 10 barg,
- wydajność FAD 8,0 m3/min.
W takim przypadku dobór prowadzi do modelu L45xRS.
Dlaczego właśnie ten model?
Bo pracuje w zakresie ciśnienia do 10 barg i obejmuje wymaganą wydajność 8,0 m3/min. Nie ma więc potrzeby przechodzenia na większy model, jeżeli ten już spełnia założenia.
To dobry przykład tego, że sprężarka z falownikiem daje większą elastyczność doboru. Nie dobiera się jej tak sztywno jak wersji stałoobrotowej.
Dlaczego nie warto dobierać sprężarki na zapas
W wielu zakładach nadal działa stary sposób myślenia. Lepiej kupić większą, żeby mieć zapas.
Brzmi bezpiecznie. Często kończy się wyższym rachunkiem za energię.
Zbyt duża sprężarka to nie tylko większy wydatek na zakup. To również większe ryzyko pracy poza optymalnym punktem, większe straty przy odciążeniu i gorsza ekonomika całego układu. W praktyce lepiej dobrać sprężarkę do realnego zapotrzebowania i zostawić margines rozsądku, a nie duży nadmiar.
Kiedy tabela pokaże brak doboru
Trzeba to traktować poważnie. Jeżeli użytkownik poda parametry spoza zakresu serii L45 do L55 kW, odpowiedź powinna być jasna.
Nie ma właściwego modelu w tej klasie.
Taka sytuacja pojawia się wtedy, gdy:
- wymagana wydajność jest za duża,
- wymagana wydajność jest za mała dla tej klasy przy wersji stałoobrotowej,
- wymagane ciśnienie nie mieści się w katalogowym zakresie modelu.
To nie jest błąd doboru. To cenna informacja. Oznacza, że trzeba spojrzeć na mniejszą lub większą klasę sprężarki albo przeanalizować założenia procesu.
Co jeszcze warto sprawdzić przed zakupem
Dobór z tabeli to dobry start, ale nie kończy tematu. Przed finalną decyzją warto sprawdzić jeszcze kilka rzeczy:
- rzeczywisty profil poboru powietrza w ciągu zmiany,
- czy zużycie jest stabilne czy zmienne,
- ile godzin rocznie pracuje instalacja,
- czy występują duże skoki zapotrzebowania,
- jakie są straty ciśnienia w instalacji,
- jakiej jakości sprężonego powietrza wymaga proces.
Dopiero po takim sprawdzeniu dobór jest pełny.
Podsumowanie praktyczne
Jeżeli dobierasz sprężarkę L45 do L55 kW, nie zaczynaj od mocy silnika. Zacznij od ciśnienia i wydajności FAD.
Dla sprężarek stałoobrotowych wybieraj pierwszy model, który przy danym ciśnieniu daje wydajność równą lub większą od wymaganej.
Dla sprężarek z falownikiem sprawdzaj, czy model obejmuje wymagany zakres ciśnienia i wydajności.
Jeżeli wynik wychodzi poza tabelę, nie próbuj dopasować modelu na siłę. To znak, że trzeba szukać innej wielkości urządzenia.
Dobry dobór sprężarki to nie temat katalogowy. To decyzja, która później wraca w kosztach energii, stabilności pracy i trwałości całego układu.
